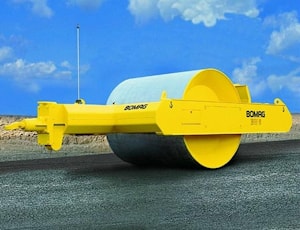

Прицепной каток BW 6 был специально разработан для уплотнения различных типов грунта, гравия, песка, зернистых материалов, щебня, средней и крупной каменной крошки. Многофункциональность новой модели обеспечивается за счет оптимальных конструкции, веса, частототности и амплитуды колебаний вибрационного устройства. Большое расстояние от стального корпуса прицепного катка до обрабатываемой поверхности, а также перпендикулярное расположение дизельного двигателя позволяют производить уплотнение покрытия под углом до 40º.
Высокая надежность конструкции машины достигается благодаря использованию особой системы привода, защищенной от неблагоприятного воздействия вибрации. Производители делают особый акцент на экономичности катка BW 6, при эксплуатации которого не требуется высоких затрат на техническое обслуживание.
Машина приводится в действие посредством электрического стартера. Управление вибрационным устройством осуществляется при помощи системы дистанционного управления. Для контроля подачи масла в двигатель используется специальное приспособление. Валец катка оборудован скребками, которые предохраняют его от налипания частиц грунта. Машина оснащена указателем уровня топлива в баке, счетчиком наработки часов и воздухоочистителем. Для ремонта непредвиденных неполадок, замены неисправных деталей в кабине оператора предусмотрено наличие ящика с комплектом необходимых инструментов.
Технические характеристики прицепного катка BW 6
Размеры | |
Рабочая ширина, мм | 1700 |
Рабочий вес, т | 5,8 |
Угол проекции спереди | 9 гр. |
Угол проекции сзади | 16 гр. |
Угол наклона передний | 24 гр. |
Угол наклона задний | 24 гр. |
Угол поворота влево/вправо | 25 гр. |
Двигатель | |
Производитель | Deutz |
Тип | F3L 914 |
Мощность, кВт | 37 |
Скорость вращения, об/мин | 2300 |
Охлаждение | воздушное |
Топливо | дизельное |
Количество цилиндров | 3 |
Вибрационное устройство | |
Частотность, Гц | 28 |
Амплитуда колебаний, мм | 1,53 |
Центробежная сила, кН | 118 |
Сцепное устройство | |
Диаметр цилиндра, мм | 45,5 |
Диаметр соединительной муфты, мм | 60 |
Производительность уплотнения грунта, м3/ч | |
Гравий, песок (толщина слоя 0,60 м) | 360-720 |
Почвенная смесь (толщина слоя 0,45 м) | 270-540 |
Мягкий грунт, глина (толщина слоя 0,25 м) | 180-360 |
Каменная крошка (толщина слоя 0,80 м) | 470-940 |
Объем топливного бака, л | 90 |
