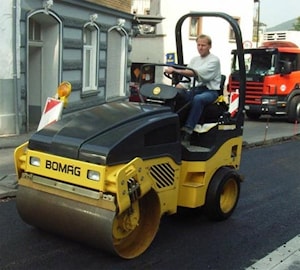

Основное предназначение компактных комбинированных катков BW 100 AC-4, BW 120 AC-4 и BW 125 AC-4– уплотнение асфальтобетонной смеси на небольших строительных объектах в условиях ограниченного пространства. Благодаря наличию резиновых покрышек на 4 колесах комбинированные катки без труда преодолевают неровности и швы на поверхности, что позволяет использовать их при нанесении асфальтового покрытия на тротуары, велосипедные дорожки, места автомобильных парковок, а также во время ремонта автодорог.
Основные преимущества комбинированных катков BW 100 AC-4, BW 120 AC-4 и BW 125 AC-4
- применение счетчика наработки часов и индикатора уровня топлива;
- наличие специального устройства для автоматической блокировки двигателя и выключателя аккумуляторной батареи;
- наличие специальных приспособлений для защиты машины от механических повреждений;
- наличие домкратных площадок в передней и задней части катка;
- полное освещение рабочего пространства на протяжении всего рабочего процесса;
- наличие кнопки аварийного выключения, устройства звукового сигнала заднего хода и противопожарной системы;
- использование специальных датчиков для контроля уровня воды, предназначенной для охлаждения двигателя;
- наличие ящика с комплектом необходимых инструментов под сиденьем оператора, а также специального отделения для хранения необходимых инструментов
Просторная рабочая площадка оператора с регулируемым сиденьем расположена на некотором возвышении, что способствует возможности кругового обзора во время движения катков. Благодаря водонепроницаемому тенту оператор может не прекращать рабочий процесс даже при самых неблагоприятных погодных условиях. Вибрационное устройство работает с различной частотностью в зависимости от толщины асфальтового покрытия. Тонкие слои уплотняются без использования вибросистемы.
Технические характеристики комбинированных катков BW 100 AC-4, BW 120 AC-4 и BW 125 AC-4
| Модель | BW 100 AC-4 | BW 120 AC-4 | BW 125 AC-4 |
| Размеры | | | |
| Рабочий вес, т | 2,3 | 2,4 | 2,9 |
| Радиус поворота катка по наружному контуру следа, мм | 2720 | 2620 | 2620 |
| Ширина вальца, мм | 1000 | 1200 | 1500 |
| Двигатель | | | |
| Производитель | Kubota | Kubota | Kubota |
| Тип | D1703-M-EU34 | D1703-M-EU34 | D1703-M-EU34 |
| Охлаждение | водяное | водяное | водяное |
| Количество цилиндров | 3 | 3 | 3 |
| Скорость вращения, м/мин | 2600 | 2600 | 2600 |
| Рабочий тормоз | гидростатический | гидростатический | гидростатический |
| Ручной тормоз | гидромеханический | гидромеханический | гидромеханический |
| Вибрационное устройство | | | |
| Частотность, Гц | 70/55 | 70/55 | 60/50 |
| Амплитуда колебаний, мм | 0,50 | 0,52 | 0,40 |
| Центробежная сила, кН | 37/23 | 45/28 | 42/29 |
| Производительность | | | |
| Статическая линейная нагрузка, кг/см | 11,5 | 10,3 | 13,5 |
| Макс. транспортная скорость, км/ч | 10 | 10 | 10 |
| Преодолеваемый подъем с вибрацией/без вибрации, % | 40/30 | 40/30 | 40/30 |
| Производительность уплотнения асфальтового покрытия, т/ч | | | |
| Толщина слоя 2-4 см | 15-35 | 20-40 | 25-45 |
| Толщина слоя 6-8 см | 35-50 | 40-60 | 45-65 |
| Толщина слоя 10-14 см | 45-90 | 55-105 | 60-110 |
| Общие характеристики | | | |
| Объем топливного бака, л | 40 | 40 | 40 |
| Объем водяного бака, л | 220 | 220 | 220 |
| Объем резервуара для эмульсионной смазочной жидкости, л | 20 | 20 | 20 |
