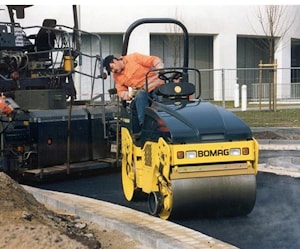

Комбинированные катки BOMAG BW 100 AD-4 и BW 120 AD-4

Модели BW 100 AD-4 и BW 120 AD-4 применяются для разравнивания и уплотнения асфальтового и грунтового покрытия на небольших строительных объектах: автомобильных парковках, пешеходных и велосипедных дорожках, игровых и спортивных площадках, а также при разглаживании швов на дорожном полотне.

Основной отличительной чертой данных машин является их мобильность, маневренность и способность быстро изменять направление движения в условиях ограниченного пространства. Передняя часть корпуса катков имеет конусообразную форму, что позволяет использовать их при уплотнении покрытия вдоль стен, бордюров и тротуаров без необходимости применения дополнительной техники. Во многих случаях их используют совместно с тяжеловесными тандемными катками.

Во время эксплуатации комбинированных катков оператор находится на просторной рабочей площадке. Все устройства управления катком находятся на удобном расстоянии от регулируемого сиденья. На центральном цветном дисплее отображается информация, содержащая необходимые сведения о ходе производственного процесса. Машины оборудованы спринклерными системами, использование которых необходимо при уплотнении асфальтобетонной смеси.

При эксплуатации комбинированных катков BW 100 AD-4 и BW 120 AD-4 не требуется крупных затрат на техобслуживание и профилактику оборудования. Экономичный двигатель потребляет небольшое количество топлива. Удобный доступ к основным рабочим узлам катков позволяет быстро и без особых усилий производить необходимые ремонтные работы и замену неисправных деталей. Герметичный корпус защищает основные компоненты машин от механических повреждений и засорения, а также способствует снижению уровня шума во время работы катков.

Технические характеристики комбинированных катков BW 100 AD-4 и BW 120 AD-4

Модель	BW 100 AD-4	BW 120 AD-4
Размеры
Рабочая ширина вальца, мм	1000	1200
Рабочий вес, т	2,4	2,6
Радиус поворота катка по наружному контуру следа, мм	2720	2620
Статическая линейная нагрузка, кг/см	12	10,8
Двигатель
Производитель	Kubota	Kubota
Тип	D1703-M-EU34	D1703-M-EU34
Мощность, кВт	24,3	24,3
Скорость вращения, об/мин	2600	2600
Количество цилиндров	3	3
Охлаждение	водяное	водяное
Рабочий тормоз	гидростатический	гидростатический
Ручной тормоз	гидромеханический	гидромеханический
Вибрационное устройство
Система привода	гидростатическая	гидростатическая
Частотность, Гц	70/55	70/55
Амплитуда колебаний, мм	0,50	0,51
Центробежная сила, кН	37/23	45/28
Общие характеристики
Макс. рабочая скорость с вибрацией, км/ч	6,5	6,5
Макс.скорость передвижения, км/ч	12	12
Макс. преодолеваемый подъем без/с вибрацией, %	40/30	40/30
Объем топливного бака, л	40	40
Объем водяного бака, л	220	220
Производительность уплотнения грунта, м3/ч
Гравий, песок	80-145	85-170
Почвенная смесь	55-105	65-125
Мягкий грунт, глина	38-73	43-85
Производительность уплотнения асфальтового покрытия, т/ч
Толщина слоя 2-4 см	15-40	20-45
Толщина слоя 6-8 см	40-60	40-70
Толщина слоя 10-14 см	60-100	70-120
