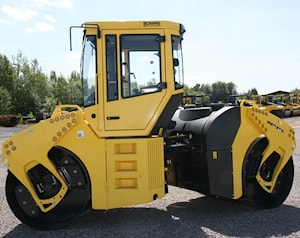

Комбинированные катки BOMAG BW 141 AD-4, BW 151 AD-4 и BW 154 AD-4

Комбинированные катки BW 141 AD-4, BW 151 AD-4 и BW 154 AD-4 предназначены для уплотнения асфальтового и дорожного покрытия, а также морозозащитных слоев во время строительства и ремонта автомагистралей, проселочных дорог и автомобильных парковок. Производители обращают внимание на то, что управление новыми катками не представляет трудностей для оператора за счет особой конструкции корпуса и открытого доступа к основным деталям машин. Помимо этого, предоставляется возможность полного кругового обзора строительного объекта и наружных рабочих органов катков из кабины пользователя.

Кабины комбинированных катков оборудованы эргономичными сиденьями. Два рулевых колеса могут наклоняться под определенным углом. Приборная панель расположена на удобном расстоянии от сиденья оператора. Все функции устройств управления, а также отображаемая на дисплеях информация обозначается общепринятыми символами. Каждый каток оснащен двумя ходовыми рычагами, которые позволяют быстро приводить в действие и останавливать машины.

Определенные параметры частотности и амплитуды колебаний вибрационного устройства задаются в соответствии с типом и качеством обрабатываемой поверхности. Оператору предоставляется возможность производить уплотнение покрытия с односторонней или двухсторонней вибрацией, а также с выключенным вибрационным устройством. Высокое качество уплотнения достигается за счет значительной ширины вальцов. Задние оси комбинированных катков оборудованы самоблокирующимся дифференциалом, который позволяет избежать пробуксовки колес во время производственного процесса при неблагоприятных условиях.

Все три модели оснащены системой контроля уровня уплотнения под названием ASPHALT MANAGER. Основной задачей данной системы является фиксирование того момента, когда уплотнение поверхности достигает максимального уровня. Измерительная система EVIB производит оценку качества и плотности покрытия. Полученные сведения сохраняются в памяти системы.

Данные комбинированные катки являются высокоэкономичными, так как в процессе эксплуатации дизельные двигатели потребляют небольшое количество топлива. Все детали изготовлены из прочных качественных материалов, что обеспечивает их износоустойчивость и длительный срок службы, поэтому не требуется частого проведения техобслуживания и профилактики оборудования. Машины снабжены фильтрами предварительной очистки топлива с предупреждающим индикатором, а также специальным фильтром для очистки воздуха, поступающего в камеру сгорания.

Абсолютная безопасность производственного процесса для оператора обеспечивается наличием устройств автоматического выключения катков в случае возникновения аварийной ситуации. Сведения о неполадках в работе оборудования отображаются на центральном дисплее. Если температура уплотняемой поверхности слишком высока, на мониторе появляется предупреждающий значок.

Катки оснащены автоматическими спринклерными системами, использование которых необходимо при уплотнении асфальтового покрытия. Водяные распылители распложены над поверхностью вальцов. Оператор может контролировать их работу, находясь в кабине.

Технические характеристики комбинированных катков BW 141 AD-4, BW 151 AD-4 и BW 154 AD-4

Модель	BW 141 AD-4	BW 151 AD-4	BW 154 AD-4
Размеры
Рабочая ширина вальцов, мм	1500	1680	1680
Рабочий вес, т	8,3	8,7	9,7
Статическая линейная нагрузка, кг/см	27,7	25,9	29,2
Радиус поворота катка по наружному контуру следа, мм	4490	4400	4400
Двигатель
Производитель	Deutz	Deutz	Deutz
Тип	TD 2011 L04 w	TD 2011 L04 w	TD 2011 L04 w
Количество цилиндров	4	4	4
Охлаждение	водяное	водяное	водяное
Мощность, кВт	63	63	63
Скорость вращения, об/мин	2500	2500	2500
Топливо	дизельное	дизельное	дизельное
Рабочий тормоз	гидростатический	гидростатический	гидростатический
Ручной тормоз	гидромеханический	гидромеханический	гидромеханический
Вибрационное устройство
Частотность, Гц	40/55	40/55	45/55
Амплитуда колебаний, мм	0,71/0,34	0,66/0,31	0,49/0,23
Центробежная сила, кН	70/63	70/63	89/63
Общие характеристики
Скорость передвижения, км/ч	10,5	10,5	10,5
Макс. преодолеваемый подъем без/с вибрацией, %	40/35	40/35	35/30
Объем топливного бака, л	160	160	160
Объем водяного бака, л	800	800	800
Производительность уплотнения асфальтового покрытия, т/ч
Толщина слоя 2-4 см	35-70	40-80	40-80
Толщина слоя 6-8 см	70-150	80-170	80-170
Толщина слоя 10-14 см	100-180	120-200	120-200
Производительность уплотнения грунта, м3/ч
Гравий, песок	140-280	160-320	-
Почвенная смесь	120-250	150-300	-
Мягкий грунт, глина	65-130	75-150	-
