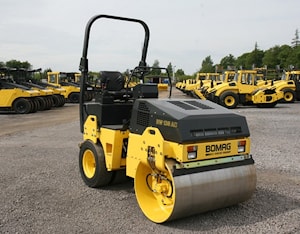

Комбинированный каток BOMAG BW 138 AC

Основное предназначение комбинированного катка BW 138 AC заключается в уплотнении асфальтового и дорожного покрытия на малых строительных объектах: пешеходных и велосипедных дорожках, автомобильных парковках. За счет компактного дизайна и относительно небольшого веса каток обладает хорошей маневренностью, что позволяет использовать его при обработке поверхности вдоль стен, тротуаров, обочин дорог.

Во время производственного процесса оператор находится на просторной рабочей площадке с регулируемым сиденьем, оснащенном ремнями безопасности. Приборная панель и другие устройства управления расположены на оптимальном расстоянии от сиденья пользователя.

Комбинированный каток BW 138 AC снабжен спринклерной системой с водяными распылителями, предназначенной для орошения поверхности вальца во время уплотнения асфальтобетонной смеси. Машина работает как с двухсторонней, так и с односторонней вибрацией в зависимости от типа обрабатываемого покрытия. В основном, каток используется при уплотнении поверхности следом за асфальтоукладчиком. На задней оси находится две пары ходовых колес с резиновыми покрышками, которые способствуют высокому качеству уплотнения.

Оператор имеет возможность настраивать вибрационное устройство в зависимости от типа уплотняемого покрытия. При эксплуатации катка не требуется крупных затрат на техобслуживание и профилактику оборудования, так как все рабочие органы изготовлены из высокопрочных износоустойчивых материалов с длительным сроком службы. Двигатель оборудован системой защиты от механических повреждений.

Технические характеристики комбинированного катка BW 138 AC

Размеры
Рабочая ширина вальца, мм	1380
Рабочий вес, т	4
Радиус поворота катка по наружному контуру следа, мм	3610
Статическая линейная нагрузка, кг/см	15,2
Двигатель
Производитель	Deutz
Тип	D 2011 L3i
Мощность, кВт	34,5
Скорость вращения, об/мин	2800
Количество цилиндров	3
Охлаждение	воздушно-масляное
Система привода	гидростатическая
Рабочий тормоз	гидростатический
Ручной тормоз	гидромеханический
Вибрационное устройство
Частотность, Гц	46/52
Амплитуда колебаний, мм	0,50
Центробежная сила, кН	38/50
Система привода	гидростатическая
Общие характеристики
Макс. рабочая скорость с вибрацией, км/ч	5
Макс. скорость передвижения, км/ч	10
Макс. преодолеваемый подъем без/с вибрацией, %	40/30
Объем топливного бака, л	55
Объем водяного бака, л	230
Объем резервуара для эмульсионной жидкости, л	20
Производительность уплотнения асфальтового покрытия, т/ч
Толщина слоя 2-4 см	30-55
Толщина слоя 6-8 см	50-90
Толщина слоя 10-14 см	65-115
