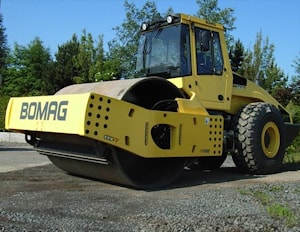

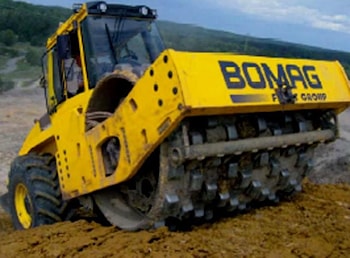

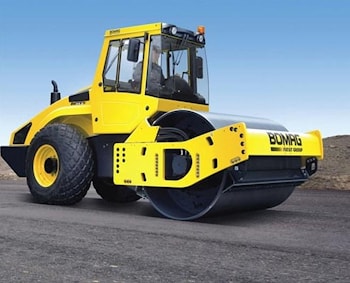

Грунтовый каток BW 226 DH-4 является универсальной машиной для уплотнения полусвязного и зернистого грунта, а также гидравлически вяжущих материалов. Каток BW 226 PDH-4 идеально подходит для обработки грунтовой поверхности с высоким содержанием воды. Для данных целей модель DH оборудована гладким вальцом, а модель PDH – кулачковым, имеющим специальные выступы, которые позволяют осуществлять качественное уплотнение рыхлой почвы. Оба катка используются на крупных строительных объектах.
С двух сторон вальцов расположены полиуретановые скребки, которые предотвращают налипание грунта на их поверхность, а также обеспечивают бесшумный ход катков. Основное преимущество конструкции грунтовых катков заключается в том, что между вальцами и основными корпусами имеется значительное расстояние, благодаря которому машины могут свободно маневрировать и изменять направление движения при уплотнении поверхности вдоль стен, тротуаров, бордюров.
При эксплуатации данных катков не требуется крупных затрат на техобслуживание и профилактику оборудования. Помимо этого, особая система ECOMODE позволяет контролировать количество потребляемого топлива, не допуская его перерасхода. Измерительная система EVIB производит оценку плотности обрабатываемой поверхности и фиксирует максимальный уровень уплотнения. Все необходимые сведения, включающие результаты замеров, сохраняются в памяти системы.

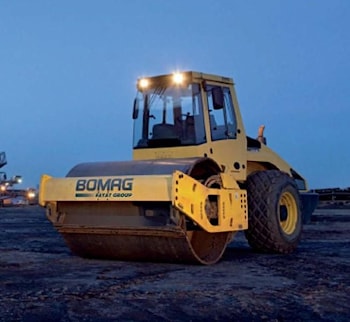

Производители сделали все возможное для создания наиболее благоприятных условий труда для оператора. Кабина является достаточно просторной и содержит удобные отсеки для хранения необходимых инструментов. Регулируемое сиденье позволяет принять наиболее комфортное положение во время производственного процесса. Вентиляционные и обогревательные системы не только поддерживают оптимальную температуру внутри кабины вне зависимости от погодных условий, но и препятствуют замерзанию и запотеванию лобового стекла. Приборная панель, рулевое колесо и ручной рычаг управления располагаются на удобном расстоянии от сиденья оператора. Вся отображаемая на дисплеях информация представлена общепринятыми символами, поэтому управление грунтовыми катками BW 226 DH-4 и BW 226 PDH-4 не составляет труда даже для неопытного пользователя. Головные фары полностью освещают рабочее пространство в ночное время суток.
Технические характеристики грунтовых катков BW 226 DH-4 и BW 226 PDH
| Модель | BW 226 DH-4 | BW 226 PDH-4 |
| Размеры | | |
| Рабочая ширина, мм | 2130 | 2130 |
| Рабочий вес, т | 25,2 | 24,6 |
| Статическая линейная нагрузка, кг/см | 80 | - |
| Двигатель | | |
| Производитель | Deutz | Deutz |
| Тип | TCD 2012 L06 | TCD 2012 L06 |
| Мощность, кВт | 150 | 150 |
| Скорость вращения, об/мин | 2200 | 2200 |
| Количество цилиндров | 6 | 6 |
| Охлаждение | водяное | водяное |
| Топливо | дизельное | дизельное |
| Система привода | гидростатическая | гидростатическая |
| Рабочий тормоз | гидростатический | гидростатический |
| Ручной тормоз | гидромеханический | гидромеханический |
| Вальцы и ходовые колеса | | |
| Размер шин | 23.1-26/12PR | 23.1-26/12PR |
| Количество выступов на кулачковом вальце | - | 150 |
| Высота выступа кулачкового вальца, мм | - | 100 |
| Площадь выступа кулачкового вальца, см2 | - | 137 |
| Вибрационное устройство | | |
| Система привода | гидростатическая | гидростатическая |
| Амплитуда колебаний, мм | 1,90/1,00 | 2,00/1,05 |
| Частотность, Гц | 26/26 | 26/26 |
| Центробежная сила, кН | 330/173 | 330/173 |
| Общие характеристики | | |
| Рабочая скорость, км/ч | 10 | 10 |
| Макс. преодолеваемый подъем (без/с вибрацией), % | 48/45 | 50/48 |
| Радиус поворота катка по наружному контуру следа, мм | 3950 | 3950 |
| Объем топливного бака, л | 340 | 340 |
| Производительность уплотнения грунта, м3/ч | | |
| Каменная крошка (толщина слоя 2 м) | 1180-2120 | 1180-2120 |
| Гравий, песок (толщина слоя 1,50 м) | 880-1750 | 880-1750 |
| Почвенная смесь (толщина слоя 1м) | 680-1200 | 680-1200 |
| Мягкий грунт, глина (толщина слоя 0,50/0,55 м) | 350-700 | 385-770 |
