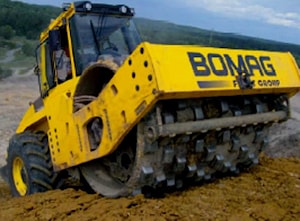

Грунтовые катки BW 214 DH-4 и BW 214 PDH-4 применяются на масштабных строительных объектах при уплотнении различных типов грунта, чему способствуют мощные кулачковые вальцы со специальными выступами. Вальцы оборудованы скребками, выполняющими функцию очистки их поверхности от налипшего грунта. При эксплуатации данных катков достигается высококачественное уплотнение рыхлой неустойчивой почвенной смеси.
Система антискольжения ASC позволяет машине без труда преодолевать крутые подъемы. Принцип ее функционирования заключается в сообщении необходимой мощности ходовым колесам и вальцам катков. Задняя ось снабжена самоблокирующимся дифференциалом, который препятствует пробуксовке и прокручиванию колес во время работы при неблагоприятных условиях.
Система контроля потребления топлива ECOMODE обеспечивает экономичность эксплуатации грунтовых катков BW 214 DH-4 и BW 214 PDH-4. Она определяет количество топлива, необходимое для полноценной работы машин. Высокому качеству уплотнения в значительной степени способствует измерительная система EVIB, в режиме реального времени определяющая плотность обрабатываемой поверхности и оценивающая ее качество при помощи специальных датчиков. Информация о полученных результатах отображается на цветном дисплее и сохраняется в памяти системы. С ее помощью незамедлительно выявляются неровности и дефекты уплотняемой грунтовой поверхности.
Оператору предоставляется удобная кабина с регулируемым сиденьем. Доступность полного кругового обзора рабочего пространства дает возможность контролировать ход рабочего процесса. Вентиляционные и обогревательные устройства поддерживают оптимальную температуру вне зависимости от погодных условий.
Технические характеристики грунтовых катков BW 214 DH-4 и BW 214 PDH-4
| Модель | BW 214 DH-4 | BW 214 PDH-4 |
| Размеры | | |
| Рабочая ширина, мм | 2130 | 2130 |
| Рабочий вес, т | 14,3 | 14,8 |
| Радиус поворота катка по наружному контуру следа, мм | 3494 | 3494 |
| Статическая линейная нагрузка, кг/см | 42,3 | - |
| Двигатель | | |
| Производитель | Deutz | Deutz |
| Тип | TCD 2013 L04 | TCD 2013 L04 |
| Мощность, кВт | 119 | 119 |
| Скорость вращения, об/мин | 2200 | 2200 |
| Количество цилиндров | 4 | 6 |
| Охлаждение | водяное | водяное |
| Топливо | дизельное | дизельное |
| Система привода | гидростатическая | гидростатическая |
| Рабочий тормоз | гидростатический | гидростатический |
| Ручной тормоз | гидромеханический | гидромеханический |
| Вибрационное устройство | | |
| Система привода | гидростатическая | гидростатическая |
| Амплитуда колебаний, мм | 2,00/1,00 | 1,80/0,94 |
| Частотность, Гц | 30/36 | 30/36 |
| Центробежная сила, кН | 300/225 | 300/225 |
| Общие характеристики | | |
| Рабочая скорость, км/ч | 13 | 13 |
| Макс. преодолеваемый подъем без/с вибрацией, % | 53/50 | 55/53 |
| Объем топливного бака, л | 340 | 340 |
| Производительность уплотнения грунта, м3/ч | | |
| Каменная крошка (толщина слоя 1м) | 590-1200 | 590-1200 |
| Гравий, песок (толщина слоя 0, 70/0,75 м) | 420-840 | 420-840 |
| Почвенная смесь (толщина слоя 0,55 м) | 300-600 | 300-600 |
| Мягкий грунт, глина (толщина слоя 0,25/0,30 м) | 180-360 | 210-420 |
