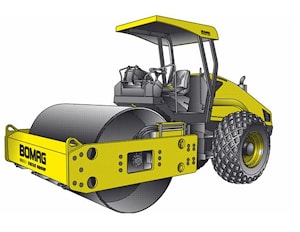

Грунтовые катки BOMAG BW 212 D-40 и BW 212 PD-40

В первую очередь, грунтовый каток BW 212 D-40 применяется при уплотнении полусвязного и зернистого грунта (гравия, песка, каменной крошки), а грунтовый каток BW 212 PD-40 - во время уплотнения почвенной смеси с большим содержанием воды. Обе машины незаменимы при работах на средних и крупных строительных объектах. Оптимальная амплитуда колебаний и высокая частотность вибрационного устройства, а также большая статическая линейная нагрузка оказывают положительное влияние на уровень производительности при минимальных затратах на техобслуживание и профилактику оборудования.

Задняя часть корпуса катков имеет конусовидную форму, что позволяет производить обработку поверхности вдоль стен, бордюров и обочин дорог без риска повреждения уплотняемого слоя. Грунтовый каток BW 212 D-40 оборудован гладким вальцом, который легко превращается в шипованный при помощи установки специальных деталей. Каток BW 212 PD-40 имеет кулачковый валец, оснащенный выступами для уплотнения рыхлого грунта. Вальцы обеих машин оснащены специальными скребками, которые предотвращают налипание частиц грунта на их поверхность во время рабочего процесса.
Между основными корпусами и вальцами имеется значительный промежуток. Такая конструкция позволяет каткам свободно маневрировать в условиях ограниченного пространства. Производители делают особый акцент на несложности управления данными катками, справится с которым может даже неопытный пользователь, поскольку все устройства и их функции обозначены общепринятыми символами.

Оператору предоставляется просторная кабина с возможностью полного кругового обзора рабочего пространства и наружных деталей катков. Водонепроницаемый и солнцезащитный тент предохраняет кабину от воздействия неблагоприятных погодных условий. Стоит заметить, что оператор практически не ощущает вибрации, находясь на рабочей площадке, что делает эксплуатацию катков абсолютно безвредной для здоровья.

Внутренние рабочие органы грунтовых катков надежно защищены от механических повреждений и засорения герметичным корпусом, изготовленном из листовой стали. Измерительная система EVIB производит оценку плотности уплотняемого грунтового слоя. При достижении максимального уровня уплотнения на специальных дисплеях отображаются предупреждающие значки. Результаты выполняемых операций сохраняются в памяти системы. Четырехступенчатые фильтры предотвращают попадание некачественного топлива в двигатель. Задние оси оснащены самоблокирующимися дифференциалами, которые позволяют распределять усилия между колесами, исключая их пробуксовку. Усовершенствованная система подачи смазочной жидкости в значительной степени продлевает срок службы рабочих органов катков.

Технические характеристики грунтовых катков BW 212 D-40 и BW 212 PD-40

Модель	BW 212 D-40	BW 212 PD-40
Размеры
Рабочая ширина, мм	2130	2130
Рабочий вес, т	10,9	11,9
Статическая линейная нагрузка, кг/см	33,6	-
Двигатель
Производитель	Deutz	Deutz
Тип	BF4M 2012 C	BF4M 2012 C
Мощность, кВт	98	98
Скорость вращения, об/мин	2300	2300
Количество цилиндров	4	4
Охлаждение	водяное	водяное
Топливо	дизельное	дизельное
Система привода	гидростатическая	гидростатическая
Рабочий тормоз	гидростатический	гидростатический
Ручной тормоз	гидромеханический	гидромеханический
Вальцы и ходовые колеса
Размер шин	23.1-26/12PR	23.1-26/12PR
Количество выступов на кулачковом вальце	-	150
Высота выступа кулачкового вальца, мм	-	100
Площадь выступа кулачкового вальца, см2	-	137
Вибрационное устройство
Система привода	гидростатическая	гидростатическая
Амплитуда колебаний, мм	1,80/0,95	1,70/0,86
Частотность, Гц	30/36	30/36
Центробежная сила, кН	236/125	275/202
Общие характеристики
Скорость передвижения, км/ч	6	6
Рабочая скорость, км/ч	10	10
Макс. преодолеваемый подъем (без/с вибрацией), %	45/43	49/46
Радиус поворота катка по наружному контуру следа, мм	3494	3494
Объем топливного бака, л	250	250
Производительность уплотнения грунта, м3/ч
Каменная крошка (толщина слоя 0,70 м)	400-800	400-800
Гравий, песок (толщина слоя 0,50 м)	270-540	270-540
Почвенная смесь (толщина слоя 0,40 м)	220-440	220-440
Мягкий грунт, глина (толщина слоя 0,20/0,25 м)	110-220	160-320
