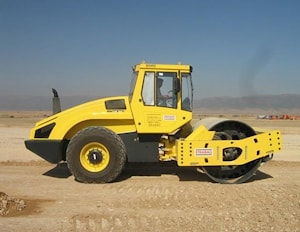

Грунтовые катки BOMAG BW 219 DH-4 и BW 219 PDH-4

Грунтовые катки BW 219 DH-4 и BW 219 PDH-4 используются для уплотнения различных типов грунта на крупных строительных объектах. Каток BW 219 DH-4 в основном применяется при обработке полусвязного и зернистого грунта, модель BW 219 PDH-4 главным образом подходит для уплотнения почвенной смеси с высоким содержанием жидкости. Основное отличие между данными катками состоит в том, что модель DH оснащена гладким вальцом, а PDH – кулачковым, который имеет специальные выступы, позволяющие осуществлять качественную обработку рыхлого грунта.

Вальцы оборудованы скребками, которые предотвращают налипание грунта на поверхность, а также обеспечивают бесшумность хода. Значительный промежуток между вальцами и корпусами катков обеспечивает хорошую маневренность и мобильность в условиях ограниченного пространства. Герметичный корпус, изготовленный из листовой стали, надежно защищает внутренние детали от механических повреждений. Основным преимуществом и характерной чертой конструкции грунтовых катков компании BOMAG является то, что на внешней части корпуса отсутствуют выступающие головки болтов, которые могут препятствовать работе оборудования.

Многие пользователи отмечают экономичность катков BW 219 DH-4 и BW 219 PDH-4 в эксплуатации, которая достигается благодаря контролю уровня потребляемого топлива посредством системы ECOMODE. Плотность обрабатываемой поверхности измеряется при помощи системы EVIB, которая фиксирует тот момент, когда уплотнение достигло максимального уровня, и сохраняет в памяти все необходимые сведения.

Оператору предоставляется просторная кабина с регулируемым сиденьем. Во время производственного процесса имеется возможность кругового обзора рабочего пространства. Головные фары полностью освещают строительный объект, что позволяет не прекращать рабочего процесса даже в ночное время суток. Управление грунтовыми катками не представляет трудностей, так как вся информация, которая отображается на дисплеях приборной панели, а также функции всех необходимых устройств обозначены общепринятыми символами. Все детали катков изготовлены из высокопрочных материалов, что обеспечивает длительный срок службы. Усовершенствованная система подачи смазочной жидкости оказывает положительное влияние на износоустойчивость основных рабочих органов машин.

Технические характеристики грунтовых катков BW 219 DH-4 и BW 219 PDH-4

Модель	BW 219 DH-4	BW 219 PDH-4
Размеры
Рабочая ширина, мм	2130	2130
Рабочий вес, т	19,2	19,6
Статическая линейная нагрузка, кг/см	60,6	-
Двигатель
Производитель	Deutz	Deutz
Тип	TCD 2012 L06	TCD 2012 L06
Мощность, кВт	150	150
Скорость вращения, об/мин	2200	2200
Количество цилиндров	6	6
Охлаждение	водяное	водяное
Топливо	дизельное	дизельное
Система привода	гидростатическая	гидростатическая
Рабочий тормоз	гидростатический	гидростатический
Ручной тормоз	гидромеханический	гидромеханический
Вальцы и ходовые колеса
Размер шин	23.1-26/12PR	23.1-26/12PR
Количество выступов на кулачковом вальце	-	150
Высота выступа кулачкового вальца, мм	-	100
Площадь выступа кулачкового вальца, см2	-	137
Вибрационное устройство
Система привода	гидростатическая	гидростатическая
Амплитуда колебаний, мм	1,80/0,95	1,64/0,82
Частотность, Гц	26/31	26/31
Центробежная сила, кН	326/240	326/240
Общие характеристики
Рабочая скорость, км/ч	13	13
Макс. преодолеваемый подъем (без/с вибрацией), %	58/55	60/58
Радиус поворота катка по наружному контуру следа, мм	3890	3890
Объем топливного бака, л	340	340
Производительность уплотнения грунта, м3/ч
Каменная крошка (толщина слоя 1,60 м)	940-1880	940-1880
Гравий, песок (толщина слоя 1,20 м)	700-1400	700-1400
Почвенная смесь (толщина слоя 0,80 м)	560-960	560-960
Мягкий грунт, глина (толщина слоя 0,35/0,40 м)	250-500	280-560
