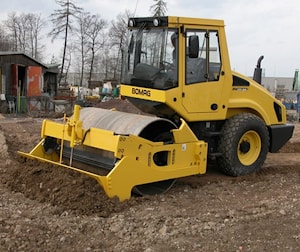

Грунтовые катки BOMAG BW 177 DH-4 и BW 177 PDH-4 идеально подходят для уплотнения полусвязного и несвязного грунта (песка, гравия, каменной крошки), а также гидравлически вяжущих материалов и грунта с высоким содержанием воды. В основном, данные катки находят широкое применение при строительстве, ремонте и реконструкции автодорог, автомобильных парковок, во время копания и последующей засыпке котлованов, канав и траншей для канализационных труб.
Катки BW 177 DH-4 и BW 177 PDH-4 имеют большое количество преимуществ перед стандартными грунтовыми катками. Гладкие вальцы имеют закругленные края, благодаря чему значительно улучшается качество обрабатываемого покрытия вдоль стен, бордюров, тротуаров и обочин дорог. Полиуретановые скребки предохраняют поверхность вальцов от налипания частиц грунта. Предоставляется возможность заменять стандартные гладкие вальцы кулачковыми, которые покрыты выступами, специально предназначенными для уплотнения рыхлого грунта, а также решетчатыми вальцами. Решетчатые вальцы используются для утрамбовки различных типов грунтов. За счет того, что поверхность вальца покрыта решеткой, крупные комки грунта дробятся, и как следствие увеличивается уплотняемость поверхности.
Значительное расстояние между основным корпусом и вальцом позволяет каткам свободно маневрировать в условиях ограниченного пространства на малых строительных объектах, а также быстро изменять направление движения. На повышение уровня производительности машин положительное влияние оказывают экономичный дизельный двигатель, наличие турбокомпрессора, эффективная система охлаждения. Задние оси снабжены самоблокирующимися дифференциалами, которые позволяют избежать пробуксовки и прокручивания колес. Специальная система ASC регулирует подачу мощности к вальцам и ходовым колесам, оптимальная величина которой позволяет предотвратить скольжение при уплотнении грунта на крутых подъемах.
Двигатели грунтовых катков BW 177 DH-4 и BW 177 PDH-4 оснащены устройствами, которые оценивают количество потребляемого топлива и не допускают его перерасход. Производители отмечают, что двигатели работают при низком уровне шума даже во время уплотнения поверхности на высокой скорости. Для обработки некоторых типов грунта целесообразно дополнительно оснащать катки специальным отвалом.
Плотность обрабатываемой поверхности измеряется при помощи системы EVIB. Для этого на вальцах установлены специальные датчики. На дисплее отображаются предупреждающие значки в случае, если уплотнение грунтовой поверхности достигло максимального уровня. Оценка качества обработки осуществляется в режиме реального времени. Передача необходимых сведений передаются на другие устройства посредством порта USB.
Оператору предоставляются благоприятные условия труда. Круговой обзор рабочего пространства и основных наружных узлов позволяет пользователю контролировать ход производственного процесса. Регулируемое эргономичное кресло позволяет оператору принять наиболее удобное положение. Эксплуатация данных катков является абсолютно безвредной для здоровья оператора, так как в течение рабочего процесса он практически не ощущает вибрации. Управление машинами не составляет особого труда и не требует прохождения специального курса обучения. Вентиляционные и обогревательные системы служат для постоянного поддержания чистого воздуха и оптимальной температуры внутри кабины вне зависимости от погодных условий.
Технические характеристики грунтовых катков BW 177 DH-4 и BW 177 PDH-4
| Модель | BW 177 DH-4 | BW 177 PDH-4 |
| Размеры | | |
| Рабочая ширина, мм | 1686 | 1686 |
| Рабочий вес, т | 7,8 | 8,1 |
| Радиусы поворота катков по наружному контуру следа, мм | 3132 | 3132 |
| Двигатель | | |
| Производитель | Deutz | Deutz |
| Тип | TCD 2011 L04 w | TCD 2011 L04 w |
| Мощность, кВт | 74,9 | 74,9 |
| Скорость вращения, об/мин | 2300 | 2300 |
| Количество цилиндров | 4 | 4 |
| Охлаждение | водяное | водяное |
| Топливо | дизельное | дизельное |
| Система привода | гидростатическая | гидростатическая |
| Рабочий тормоз | гидростатический | гидростатический |
| Ручной тормоз | гидромеханический | гидромеханический |
| Вальцы и ходовые колеса | | |
| Тип шин ходовых колес | 14.9-24/8PR | 14.9-24/6PR |
| Количество выступов кулачкового вальца | - | 104 |
| Высота выступов кулачкового вальца, мм | - | 80 |
| Площадь выступов кулачкового вальца, см2 | - | 99 |
| Вибрационное устройство | | |
| Система привода | гидростатическая | гидростатическая |
| Частотность, Гц | 30/40 | 30/40 |
| Амплитуду колебаний, мм | 1,90/0,95 | 1,75/0,88 |
| Центробежная сила, кН | 135/120 | 135/120 |
| Общие характеристики | | |
| Скорость перемещения, км/ч | 14 | 14 |
| Объем топливного бака, л | 150 | 150 |
| Производительность уплотнения грунта, м3/ч | | |
| Гравий, песок (толщина слоя 0,45 м) | 210-420 | 210-420 |
| Почвенная смесь (толщина слоя 0,35 м) | 160-320 | 160-320 |
| Мягкий грунт, глина (толщина слоя 0,15/0,20 м) | 70-140 | 95-190 |
