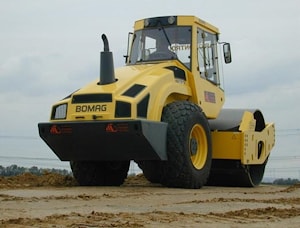

Грунтовые катки BW 177 DH-4 BVC и BW 213 DH-4 BVC используются для уплотнения различных типов грунта на крупных строительных объектах. При эксплуатации катков достигается высокий уровень производительности при незначительных затратах на техобслуживание и профилактику оборудования.
Отличительной особенностью данных грунтовых катков является наличие системы контроля вибрационного устройства
VARIOCONTROL. С ее помощью регулируется частотность и амплитуда колебаний, изменяется направление вибрации. Пользователь выбирает необходимый уровень уплотнения грунта и выводит данные на специальный дисплей, после чего система автоматически устанавливает все необходимые параметры для достижения поставленной цели. При точно скорректированных величинах амплитуды колебаний и частотности вибрационного устройства достигается идеальное качество уплотняемой поверхности без неровностей и других дефектов.
Помимо этого, катки BW 177 DH-4 BVC и BW 213 DH-4 BVC снабжены системой EVIB, предоставляющей возможность в режиме реального времени производить измерение плотности грунта и фиксировать момент достижения максимального уровня уплотнения. В соответствии с полученными результатами точно настраиваются параметры вибрационного устройства. При необходимости быстро изменить амплитуду колебаний используется специальное ручное устройство управления.
Измерительная система BTM оценивает качество уплотняемой поверхности и представляет информацию в виде графиков и схем. С ее помощью выявляются дефекты покрытия.
Технические характеристики грунтовых катков BW 177 DH-4 BVC и BW 213 DH-4 BVC
| Модель | BW 177 DH-4 BVC | BW 213 DH-4 BVC |
| Размеры | | |
| Рабочая ширина, мм | 2130 | 1686 |
| Рабочий вес, т | 14,9 | 8,8 |
| Радиус поворота катка по наружному контуру следа, мм | 3494 | 3132 |
| Статическая линейная нагрузка, кг/см | 44,1 | 30,7 |
| Двигатель | | |
| Производитель | Deutz | Deutz |
| Тип | TCD 2013 L04 | TCD 2011 L04 w |
| Мощность, кВт | 119 | 74,9 |
| Скорость вращения, об/мин | 2200 | 2300 |
| Количество цилиндров | 4 | 4 |
| Охлаждение | водяное | водяное |
| Топливо | дизельное | дизельное |
| Система привода | гидростатическая | гидростатическая |
| Рабочий тормоз | гидростатический | гидростатический |
| Ручной тормоз | гидромеханический | гидромеханический |
| Вибрационное устройство | | |
| Система привода | | |
| Частотность, Гц | 28 | 28 |
| Амплитуда колебаний, мм | 0-2,50 | 0-2,50 |
| Центробежная сила, кН | 365 | 189 |
| Общие характеристики | | |
| Рабочая скорость, км/ч | 14 | 14 |
| Макс. преодолеваемый подъем без/с вибрацией, % | 53/50 | 58/55 |
| Объем топливного бака, л | 340 | 150 |
| Производительность уплотнения грунта, м3/ч | | |
| Каменная крошка (толщина слоя 1,20/0,80 м) | 700-1400 | 370-740 |
| Гравий, песок (толщина слоя 0,80/0,50 м) | 480-960 | 240-480 |
| Почвенная смесь (толщина слоя 0,60/0,40 м) | 360-720 | 190-380 |
| Мягкий грунт, глина (толщина слоя 0,30/0,20 м) | 210-420 | 95-190 |
