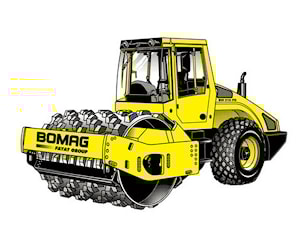

Грунтовые катки BOMAG BW 216 DH-4 и BW 216 PDH-4

Грунтовые катки BW 216 DH-4 и BW 216 PDH-4 находят широкое применение при уплотнении различных типов грунта на крупных строительных объектах. Каток BW 216 DH-4 используется для обработки полусвязного грунта, песка, гравия, каменной крошки, модель BW 216 PDH-4 помимо этого идеально подходит для уплотнения рыхлой почвенной смеси с высоким содержанием воды. Несмотря на значительный вес оба катка обладают хорошей маневренностью за счет особой конструкции основного корпуса с конической задней частью.

Грунтовый каток BW 216 DH-4 оборудован гладким вальцом, в то время как каток BW 216 PDH-4 оснащен кулачковым вальцом, позволяющим осуществлять качественное уплотнение рыхлого грунта. Обе машины могут работать с решетчатыми вальцами. За счет того, что поверхность вальца покрыта решеткой, крупные комки грунта дробятся, и как следствие увеличивается уплотняемость поверхности.
Производители гарантируют экономичность эксплуатации грунтовых катков BW 216 DH-4 и BW 216 PDH-4. Количество потребляемого топлива контролируется специальной системой ECOMODE, которая позволяет снизить его расход на 30%. Измерительная система EVIB оценивает плотность обрабатываемой поверхности в режиме реального времени на протяжении всего рабочего процесса. Результаты замеров отображаются на дисплее, предупреждающий значок появляется в случае, если был достигнут максимальный уровень уплотнения. При помощи инновационной системы подачи смазочной жидкости значительно продлевается срок службы внутренних рабочих органов грунтовых катков.

Оператору предоставляется просторная кабина с регулируемым сиденьем, удобным расположением приборной панели, рулевого колеса и ручного рычага управления. Во время производственного процесса вибрация практически не ощущается. Вентиляционные и обогревательные устройства позволяют постоянно поддерживать оптимальную температуру внутри кабины вне зависимости от погодных условий, а также препятствуют запотеванию и замерзанию лобового стекла.

Технические характеристики грунтовых катков BW 216 DH-4 и BW 216 PDH-4

Модель	BW 216 DH-4	BW 216 PDH-4
Размеры
Рабочая ширина, мм	2130	2130
Рабочий вес, т	16,5	16,9
Статическая линейная нагрузка, кг/см	52,3	-
Двигатель
Производитель	Deutz	Deutz
Тип	TCD 2012 L06	TCD 2012 L06
Мощность, кВт	150	150
Скорость вращения, об/мин	2200	2200
Количество цилиндров	6	6
Охлаждение	водяное	водяное
Топливо	дизельное	дизельное
Система привода	гидростатическая	гидростатическая
Рабочий тормоз	гидростатический	гидростатический
Ручной тормоз	гидромеханический	гидромеханический
Вальцы и ходовые колеса
Размер шин	23.1-26/12PR	23.1-26/12PR
Количество выступов на кулачковом вальце	-	150
Высота выступа кулачкового вальца, мм	-	100
Площадь выступа кулачкового вальца, см2	-	137
Вибрационное устройство
Система привода	гидростатическая	гидростатическая
Амплитуда колебаний, мм	1,80/0,95	1,64/0,82
Частотность, Гц	31/36	30/36
Центробежная сила, кН	300/225	300/225
Общие характеристики
Рабочая скорость, км/ч	13	13
Макс. преодолеваемый подъем (без/с вибрацией), %	58/55	60/58
Радиус поворота катка по наружному контуру следа, мм	3880	3880
Объем топливного бака, л	340	340
Производительность уплотнения грунта, м3/ч
Каменная крошка (толщина слоя 1,20 м)	700-1400	700-1400
Гравий, песок (толщина слоя 0,80 м)	480-960	480-960
Почвенная смесь (толщина слоя 0,60 м)	360-720	360-720
Мягкий грунт, глина (толщина слоя 0,30/0,35 м)	210-420	250-500
