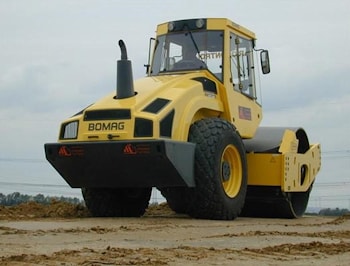

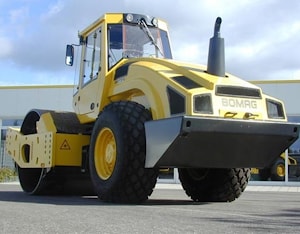

Грунтовые катки BOMAG BW 219 D-4 и BW 219 PD-4

Для уплотнения гидравлически вяжущих материалов, связного грунта, песка, гравия, каменной крошки используется грунтовый каток BW 219 D-4, оснащенный гладким вальцом. Грунтовый каток BW 219 PD-4 находит широкое применение при уплотнении почвенной смеси с высоким содержанием воды, чему способствует кулачковый валец со специальными выступами (кулачками). Машины имеют значительные размеры и вес, что позволяет использовать их на крупных строительных объектах. Оптимальная мощность и сила тяги ходовых колес препятствуют скольжению при уплотнении грунтовой поверхности на крутых склонах.

Вальцы грунтовых катков оборудованы полиуретановыми скребками, предохраняющими их поверхность от налипания грунта и механических повреждений, а также способствующими бесшумному ходу машин во время производственного процесса. Между основным корпусом и вальцами катков имеется значительный промежуток, что обеспечивает хорошую маневренность и способность быстро менять направление движения. На корпусах катков, изготовленных из листовой стали, отсутствуют головки болтов, выступающие над поверхностью деталей. Это является одним из основных преимуществ конструкции данных катков.

При эксплуатации грунтовых катков BW 219 D-4 и BW 219 PD-4 не требуется крупных затрат на техобслуживание и профилактику оборудования. Помимо этого, обе машины оснащены экономичными двигателями, потребление топлива которыми контролируется системой ECOMODE. Измерительная система EVIB производит оценку плотности обрабатываемой поверхности при помощи специальных датчиков и сообщает оператору тот момент, когда уплотнение достигает максимального уровня. Необходимая информация сохраняется в памяти системы, все сведения могут передаваться на съемные носители через USB порт.

Во время производственного процесса оператор находится в просторной кабине с возможностью полного кругового обзора рабочего пространства и наружных деталей катков. Регулируемое сиденье позволяет принять наиболее удобное положение. Приборная панель, рулевое колесо и ручные рычаги управления располагаются на удобном расстоянии от сиденья. Вся информация, отображаемая на дисплеях, функции устройств обозначены общепринятыми символами, поэтому даже неопытному пользователю не требуется проходить специальный курс обучения для эксплуатации данных катков. Мощные головные фары полностью освещают строительный объект, что позволяет не прекращать рабочего процесса даже в ночное время суток.

Усовершенствованная система подачи смазочной жидкости способствует повышению износоустойчивости всех деталей грунтовых катков. Удобный доступ к основным рабочим узлам позволяет без труда осуществлять необходимые ремонтные работы и замену неисправных компонентов самостоятельно, не прибегая к помощи специалистов.

Технические характеристики грунтовых катков BW 219 D-4 и BW 219 PD-4

Модель	BW 219 D-4	BW 219 PD-4
Размеры
Рабочая ширина, мм	2130	2130
Рабочий вес, т	19	19,3
Статическая линейная нагрузка, кг/см	60,1	-
Двигатель
Производитель	Deutz	Deutz
Тип	TCD 2012 L06	TCD 2012 L06
Мощность, кВт	150	150
Скорость вращения, об/мин	2200	2200
Количество цилиндров	6	6
Охлаждение	водяное	водяное
Топливо	дизельное	дизельное
Система привода	гидростатическая	гидростатическая
Рабочий тормоз	гидростатический	гидростатический
Ручной тормоз	гидромеханический	гидромеханический
Вальцы и ходовые колеса
Размер шин	23.1-26/12PR	23.1-26/12PR
Количество выступов на кулачковом вальце	-	150
Высота выступа кулачкового вальца, мм	-	100
Площадь выступа кулачкового вальца, см2	-	137
Вибрационное устройство
Система привода	гидростатическая	гидростатическая
Амплитуда колебаний, мм	2,00/1,10	1,86 /1,00
Частотность, Гц	26/31	26/31
Центробежная сила, кН	314/240	314/240
Общие характеристики
Скорость, км/ч	3/4/7/11	3/4/7/11
Макс. преодолеваемый подъем (без/с вибрацией), %	50/48	52/50
Радиус поворота катка по наружному контуру следа, мм	3890	3890
Объем топливного бака, л	340	340
Производительность уплотнения грунта, м3/ч
Каменная крошка (толщина слоя 1,40 м)	940-1880	940-1880
Гравий, песок (толщина слоя 1 м)	700-1400	700-1400
Почвенная смесь (толщина слоя 0,70 м)	560-960	560-960
Мягкий грунт, глина (толщина слоя 0,30м)	250-500	280-560
