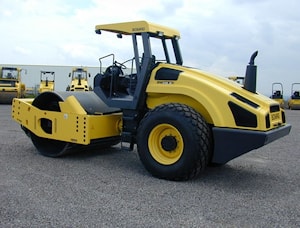

Грунтовые катки BOMAG BW 216 D-4 и BW 216 PD-4

Грунтовые катки BW 216 D-4 и BW 216 PD-4 используются на крупных строительных объектах. Основное отличие между ними заключается в том, что каток BW 216 D-4 в основном применяется для уплотнения гидравлически вяжущих материалов, полусвязного грунта, гравия, песка, каменной крошки, а каток BW 216 PD-4 пригоден для обработки почвенной смеси с большим содержанием воды.

Особая конструкция катков обладает рядом преимуществ. Коническая форма задней части корпуса и значительный промежуток между вальцами и корпусом машин предоставляют свободу для маневрирования и обеспечивает качественную обработку покрытия вдоль стен, бордюров и обочин дорог. Полиуретановые скребки защищают поверхность вальцов от налипания грунта и механических повреждений, а также обеспечивают их бесшумный ход во время производственного процесса.

В отличие от катка BW 216 D-4 с гладким вальцом, модель BW 216 PD-4 оборудована кулачковым вальцом, который позволяет производить уплотнение рыхлого грунта при помощи специальных выступов (кулачков). В свою очередь, гладкий валец дополнительно оснащается специальными шипами, что расширяет функциональность машины. Как гладкий, так и кулачковый вальцы могут заменяться решетчатыми вальцами, которые используются для утрамбовки различных типов грунта. За счет того, что поверхность вальца покрыта решеткой, крупные комки грунта дробятся, и как следствие увеличивается уплотняемость поверхности.

Мощные ходовые колеса препятствуют скольжению катков во время обработки грунта на крутых склонах. Специальная система ECOMODE контролирует расход топлива, снижая его потребление на 30%, что не сказывается на мощности двигателя и скорости производственного процесса. Инновационная система EVIB при помощи двух датчиков производит точные замеры плотности обрабатываемого грунтового слоя на протяжении всего рабочего процесса в режиме реального времени и отмечает тот момент, когда достигается максимальный уровень уплотнения. Результаты отображаются на специальных дисплеях. Усовершенствованная система подачи смазочной жидкости обеспечивает износоустойчивость основных деталей грунтовых катков.

Производители гарантируют благоприятные условия труда для оператора. Ему предоставляется просторная кабина с регулируемым сиденьем, поворачивающимся в обе стороны, что обеспечивает возможность полного кругового обзора рабочего пространства. Рулевое колесо, ручной рычаг управления и приборная панель располагаются на удобном расстоянии от сиденья. Находясь на рабочей площадке, пользователь практически не ощущает вибрации, что делает эксплуатацию данных катков абсолютно безвредной для здоровья. Управление машинами не требует специальных навыков. Все отображаемые на дисплеях значки представляют собой общеизвестные символы, понятные носителю любого языка. Кабина снабжена вентиляционными и обогревательными системами, которые не только создают оптимальную температуру, но и предотвращают запотевание и замерзание стекол.

Технические характеристики грунтовых катков BW 216 D-4 и BW 216 PD-4

Модель	BW 216 D-4	BW 216 PD-4
Размеры
Рабочая ширина, мм	2130	2130
Рабочий вес, т	15,7	16,2
Статическая линейная нагрузка, кг/см	48,8	-
Двигатель
Производитель	Deutz	Deutz
Тип	TCD 2013 L04	TCD 2013 L04
Мощность, кВт	119	119
Скорость вращения, об/мин	2200	2200
Количество цилиндров	4	4
Охлаждение	водяное	водяное
Топливо	дизельное	дизельное
Система привода	гидростатическая	гидростатическая
Рабочий тормоз	гидростатический	гидростатический
Ручной тормоз	гидромеханический	гидромеханический
Вальцы и ходовые колеса
Размер шин	23.1-26/12PR	23.1-26/12PR
Количество выступов на кулачковом вальце	-	150
Высота выступа кулачкового вальца, мм	-	100
Площадь выступа кулачкового вальца, см2	-	137
Вибрационное устройство
Система привода	гидростатическая	гидростатическая
Амплитуда колебаний, мм	1,80/0,95	1,64/0,82
Частотность, Гц	30/36	30/36
Центробежная сила, кН	275/202	275-202
Общие характеристики
Скорость, км/ч	4/5/7/11	4/5/7/11
Макс. преодолеваемый подъем (без/с вибрацией), %	48/45	51/48
Радиус поворота катка по наружному контуру следа, мм	3880	3880
Объем топливного бака, л	340	340
Производительность уплотнения грунта, м3/ч
Каменная крошка (толщина слоя 1,10 м)	650-1200	650-1200
Гравий, песок (толщина слоя 0,75 м)	450-920	450-920
Почвенная смесь (толщина слоя 0,55 м)	340-680	340-680
Мягкий грунт, глина (толщина слоя 0,30/0,35 м)	210-420	250-500
