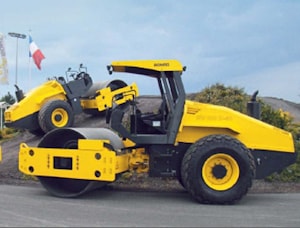

Грунтовые катки BOMAG BW 213 D-40 и BW 213 PD-40

Грунтовый каток BW 213 D-40 является универсальной машиной для уплотнения полусвзного и зернистого типов грунта (песка, гравия, каменной крошки), а также гидравлически вяжущих материалов. Грунтовый каток BW 213 PD-40 находит широкое применение во время уплотнения почвы с высоким содержанием воды. Оба катка в первую очередь используются на крупных строительных объектах. Основные рабочие органы изготовлены из высокопрочных материалов, что значительно повышает их износоустойчивость. При эксплуатации данных катков не требуется большого количества затрат на техобслуживание и профилактику оборудования. Удобный доступ к основным деталям и двигателю позволяет без труда производить необходимые ремонтные работы и замену неисправных деталей.

Оптимальная амплитуда колебаний и высокая частотность вибрационного устройства, а также большая статическая линейная нагрузка обеспечивают отличное качество обрабатываемой поверхности и оказывают положительное влияние на уровень производительности. Особая конструкция грунтовых катков BW 213 D-40 и BW 213 PD-40 с конусовидной задней частью корпуса позволяет свободно маневрировать при уплотнении грунта вдоль стен, бордюров и тротуаров. Основным отличием между данными машинами является наличие вальцов различных типов. Каток BW 213 D-40 оборудован гладким вальцом, который при помощи специальных приспособлений без труда превращается в шипованный. В свою очередь, грунтовый каток BW 213 PD-40 оснащен кулачковым вальцом, специально предназначенным для уплотнения рыхлого грунта. Оба вальца оснащены скребками, которые предохраняют их поверхность от налипания грунта.

Хорошая маневренность обоих катков в условиях ограниченного пространства достигается за счет наличия значительного промежутка между вальцами и основным корпусом. Производители гарантируют несложность управления грунтовыми катками, за счет того, что все необходимые обозначения на приборной панели и дисплеях представлены общепринятыми символами.

Оператору предоставляются благоприятные условия труда. Просторная кабина с возможностью полного кругового обзора рабочего пространства оборудована регулируемым сиденьем. Водонепроницаемый и солнцезащитный тент позволяет продолжать производственный процесс вне зависимости от погоды. Удобный доступ к основным деталям и двигателям катков позволяет без труда осуществлять необходимые ремонтные работы и исправлять неполадки в оборудовании. При помощи измерительной системы EVIB производится оценка плотности обрабатываемого грунтового слоя, необходимые данные остаются в памяти специальных устройств.

Герметичный корпус предохраняет рабочие органы грунтовых катков от повреждений и засорения. Четырехступенчатые топливные фильтры не допускают попадание в двигатель неочищенного топлива. Усовершенствованная система подачи смазочной жидкости позволяет максимально продлить срок службы основных деталей машин.

Технические характеристики грунтовых катков BW 211 D-40 и BW 211 PD-40

Модель	BW 213 D-40	BW 213 PD-40
Размеры
Рабочая ширина, мм	2130	2130
Рабочий вес, т	12,4	12,9
Статическая линейная нагрузка, кг/см	36,7	-
Двигатель
Производитель	Deutz	Deutz
Тип	BF4M 2012 C	BF4M 2012 C
Мощность, кВт	98	98
Скорость вращения, об/мин	2300	2300
Количество цилиндров	4	4
Охлаждение	водяное	водяное
Топливо	дизельное	дизельное
Система привода	гидростатическая	гидростатическая
Рабочий тормоз	гидростатический	гидростатический
Ручной тормоз	гидромеханический	гидромеханический
Вальцы и ходовые колеса
Размер шин	23.1-26/12PR	23.1-26/12PR
Количество выступов на кулачковом вальце	-	150
Высота выступа кулачкового вальца, мм	-	100
Площадь выступа кулачкового вальца, см2	-	137
Вибрационное устройство
Система привода	гидростатическая	гидростатическая
Амплитуда колебаний, мм	1,90/0,96	1,70/0,86
Частотность, Гц	30/36	30/36
Центробежная сила, кН	275/202	275/202
Общие характеристики
Скорость передвижения, км/ч	6	6
Рабочая скорость, км/ч	10	10
Макс. преодолеваемый подъем (без/с вибрацией), %	45/43	49/46
Радиус поворота катка по наружному контуру следа, мм	3494	3494
Объем топливного бака, л	250	250
Производительность уплотнения грунта, м3/ч
Каменная крошка (толщина слоя 0,70 м)	400-800	400-800
Гравий, песок (толщина слоя 0,50 м)	270-540	270-540
Почвенная смесь (толщина слоя 0,40 м)	220-440	220-440
Мягкий грунт, глина (толщина слоя 0,20/0,25 м)	110-220	160-320
